Bepaling van warmtecapaciteit van een onbekend materiaal

Introductie¶

Onbekende materialen kunnen geïdentificeerd worden door hun eigenschappen te meten. Een van deze eigenschappen is de warmtecapaciteit. In dit practicum gaan we de warmtecapaciteit van een onbekend materiaal bepalen door middel van een calorimeter experiment. Daarbij wordt een bepaalde massa van het materiaal naar een bekende temperatuur gebracht waarna het in een bekende hoeveelheid water met bekende temperatuur wordt geplaatst. Door de temperatuur van het water te meten na het mengen kan de warmtecapaciteit van het onbekende materiaal worden berekend.

Theorie¶

De soortelijke warmte $c$ van een materiaal is gedefinieerd als de hoeveelheid warmte $Q$ die nodig is om de temperatuur $T$ van een kilogram van het materiaal met één graad Celsius (of één Kelvin) te verhogen:

c = \frac{Q}{m \Delta T}

(1)

Waarbij $Q$ de hoeveelheid warmte in Joules is, $m$ de massa in kilogram is en $\Delta T$ de verandering in temperatuur is. Gegeven de wet van Black, die stelt dat de totale hoeveelheid warmte in een geïsoleerd systeem constant blijft, kunnen we de warmte die het onbekende materiaal verliest gelijkstellen aan de warmte die het water opneemt:

Q_{materiaal} = -Q_{water}

(2)

wanneer we de massa’s en de begintemperaturen van beide systemen kennen, maar slechts een van de twee soortelijke warmtes, kunnen we de onbekende soortelijke warmte berekenen. We combineren vergelijkingen (1) en (2) om de volgende vergelijking te krijgen:

T_e = \frac{c_w m_w T_{w,b}+c_m m_m T_{m,b}}{c_w m_w + c_m m_m}

(3)

Waarbij de subscripts $b$ en $e$ respectievelijk staan voor begintoestand en eindtoestand, $w$ voor water en $m$ voor het onbekende materiaal.

Bij metingen aan verschillende massa’s van het onbekende materiaal en vervolgens een least square fit aan bovenstaande vergelijking kunnen we een precieze waarde voor de soortelijke warmte van het onbekende materiaal bepalen. Dat is, wanneer de warmtecapaciteit van bijvoorbeeld de beker te verwaarlozen is.

Methode en materialen¶

Ontwerp¶

De bovenstaande theorie wordt gebruikt om de soortelijke warmte van een onbekend materiaal te bepalen. Het experiment bestaat uit het verwarmen van verschillende massa’s van het onbekende materiaal tot een bekende temperatuur, waarna het in een bekende hoeveelheid water met bekende temperatuur wordt geplaats. Door de temperatuur van het water te meten na het mengen kan de warmtecapaciteit van het onbekende materiaal worden berekend. Om de tijd voor het meten van meerdere materialen te reduceren, worden de data van de verschillende groepen in het lokaal samengevoegd. Van tevoren is afgesproken welke massa’s door welke groep worden gemeten, en hoeveel water er gebruikt wordt.

Materialen¶

Hieronder staat de lijst van benodigde materialen bij deze proef:

Calorimeter
Thermometer of temperatuursensor
Verwarmingsbron
Diverse massablokjes van onbekend materiaal
Weegschaal
Water
Maatcilinder of maatbeker

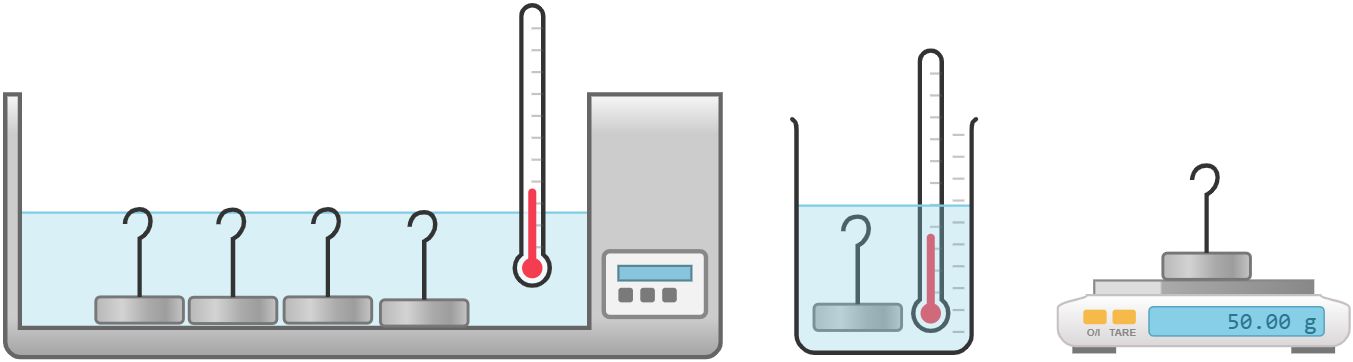

Figure 1:Een schematische weergave van de opstelling

Procedure¶

Bespreek wie welke massa’s van het onbekende materiaal gaat meten. Bespreek ook hoeveel water er gebruikt gaat worden. Bepaal de begintemperaturen. Hevel het aantal afgesproken massa’s in de maatbeker. Roer voorzicht zodat de temperatuur homogeen is. Noteer de hoogste gemeten temperatuur, dit is $T_e$ . Wissel de metingen uit met de andere groepen en voer de data-analyse uit.

Resultaten¶

import numpy as np
import matplotlib.pyplot as plt
#onze metingen:
T_bw=22.5           #begin temperatuur van water in celcius
T_bm=68.7           #begin tempeatuur van materiaal in celcius
m_m= 0.1007         #massa van materiaal in Kg
m_glas=0.1726       #massa van maatbeker in Kg
m_tot=0.4606        #massa van het glas met water in kg
m_w=m_tot-m_glas    #massa van het water in kg
T_e = 24.4          #eindtemperatuuur in C
c_w = 4186          #soortelijke warmte van water in J/kg/K

##alle metingen:
#massa
M_w = np.array([300,300,300,300,300,300,300,183.7,200,301,301,303,288])*1e-3               #massa van het water in kg
M_blok = np.array([145.7,199.32,150,250,150,300,253,200,200,199.6,254,251,100.7])*1e-3     #massa van onberkend materiaal in kg

#temperatuur
delta_T_w = np.array([2.8,3.4,2.9,4.2,4.0,4.4,4.2,5.0,4.1,3.0,2.1,3.5,1.9])                #tempverschil van het water in C
T_bw = np.array([21.0,20.8,20.9,21.2,20.8,24.6,21.1,21.1,21.4,21.7,23.3,23.6,22.5])        #BEGIN TEMP VAN HET WATER in C
T_bm = np.array([68.5,68.5,68,68,70.1,68.5,68.6,68.5,68.5,68.5,68.6,68.6,68.7])            #begintemp van de blokjes
T_e = T_bw + delta_T_w                                                                     #de eindtemparatuur

#berkenen van de soortelijkewarmte van het onbekende materiaal:
c_m=(-c_w*M_w*delta_T_w)/(M_blok*(T_e-T_bm)) #deze uirdrukking komt van de eeerder benoemde formule voor eindtemperatuur
cm=np.mean(c_m)
print("De warmtecapaciteit van het onbekende materiaal is bepaald op %f J/kg/K. Dit komt goed overeen met roestvrijstaal." %(cm))

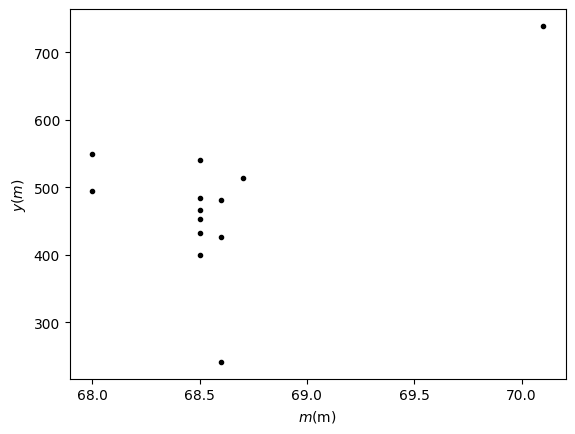

# Maken van de grafiek
print("wat moet hier geplot worden?")
plt.figure()
plt.xlabel('$m$(m)')
plt.ylabel('$y(m)$')
plt.plot(T_bm,c_m,'k.')
#plt.savefig("figures/naam.png", dpi=450)
plt.show()

De warmtecapaciteit van het onbekende materiaal is bepaald op 478.512976 J/kg/K. Dit komt goed overeen met roestvrijstaal
wat moet hier geplot worden?

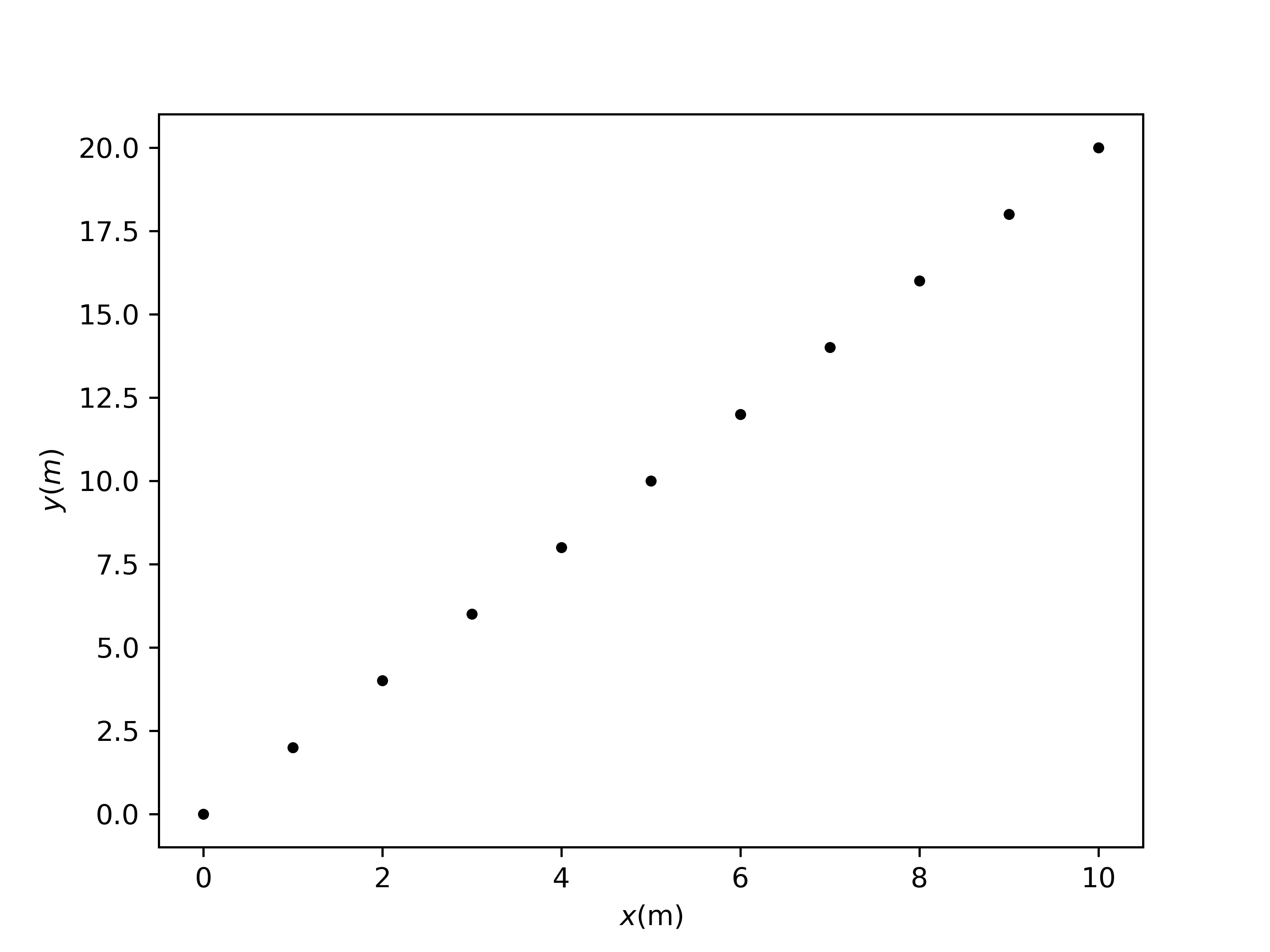

Figure 2:Hier is het onderschrift van de figuur.

Discussie en conclusie¶

In deze proef is de warmtecapaciteit van een onbekend materiaal bepaald op 480 J/Kg/K. Dit komt overeen met dat van roestvrijstaal dus het onbekende materiaal is waarschijnlijk roestvrijstaal. De afwijking in de gevonden waarde voor de warmtecapiciteit heeft als grootste oorzaak verlies van warmte naar de omgeving. Om met zekerheid te kunnen concluderen dat het materiaal inderdaad RVS is, zullen er meer proeven moeten worden uitgevoerd waar andere karakteristieke eigenschappen bepaald worden.
